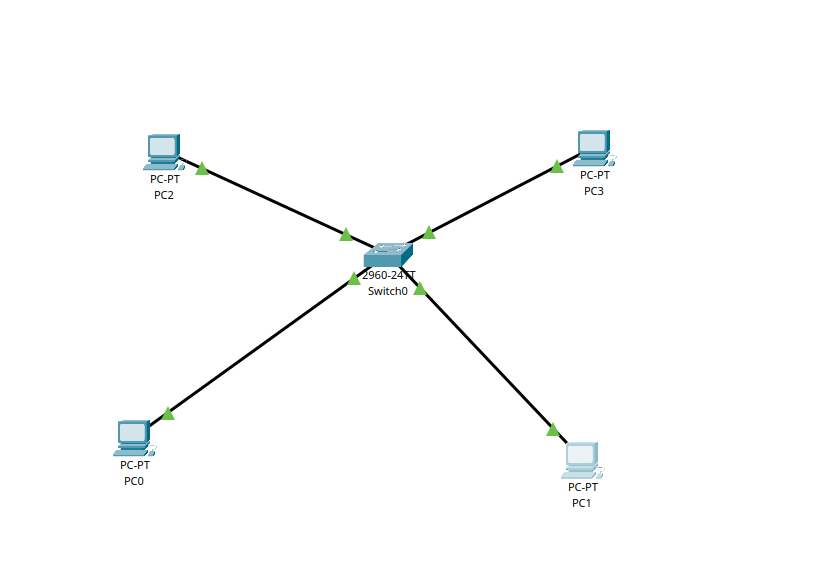

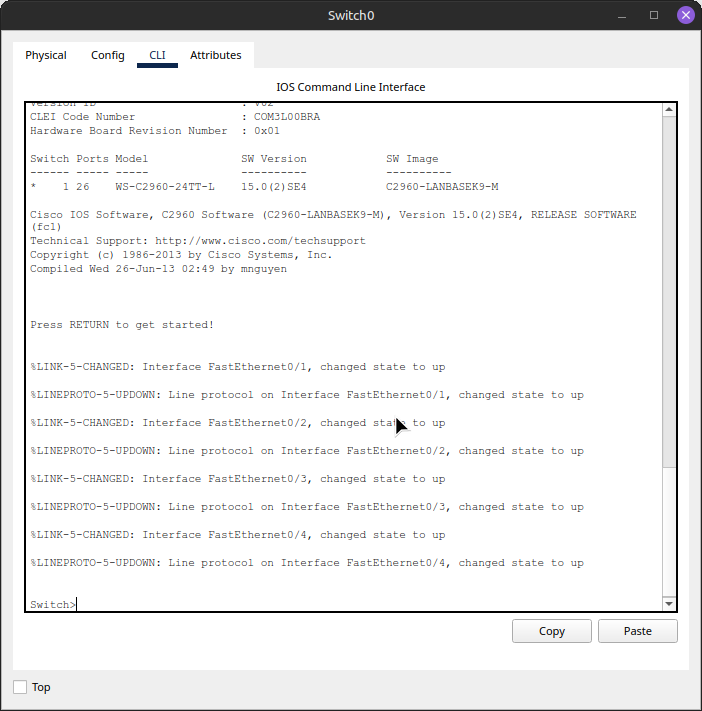

1. Selecció de Maquinari i Disseny de Topologia
Iniciem el projecte seleccionant el switch Cisco 2960 i els terminals finals per a la xarxa.
Justificació: S’ha triat el model Switch 2960-24TT per la seva robustesa en la gestió de VLANs i la seva capacitat de 24 ports, permetent una escalabilitat futura si el nombre de jugadors o personal augmenta[cite: 12].

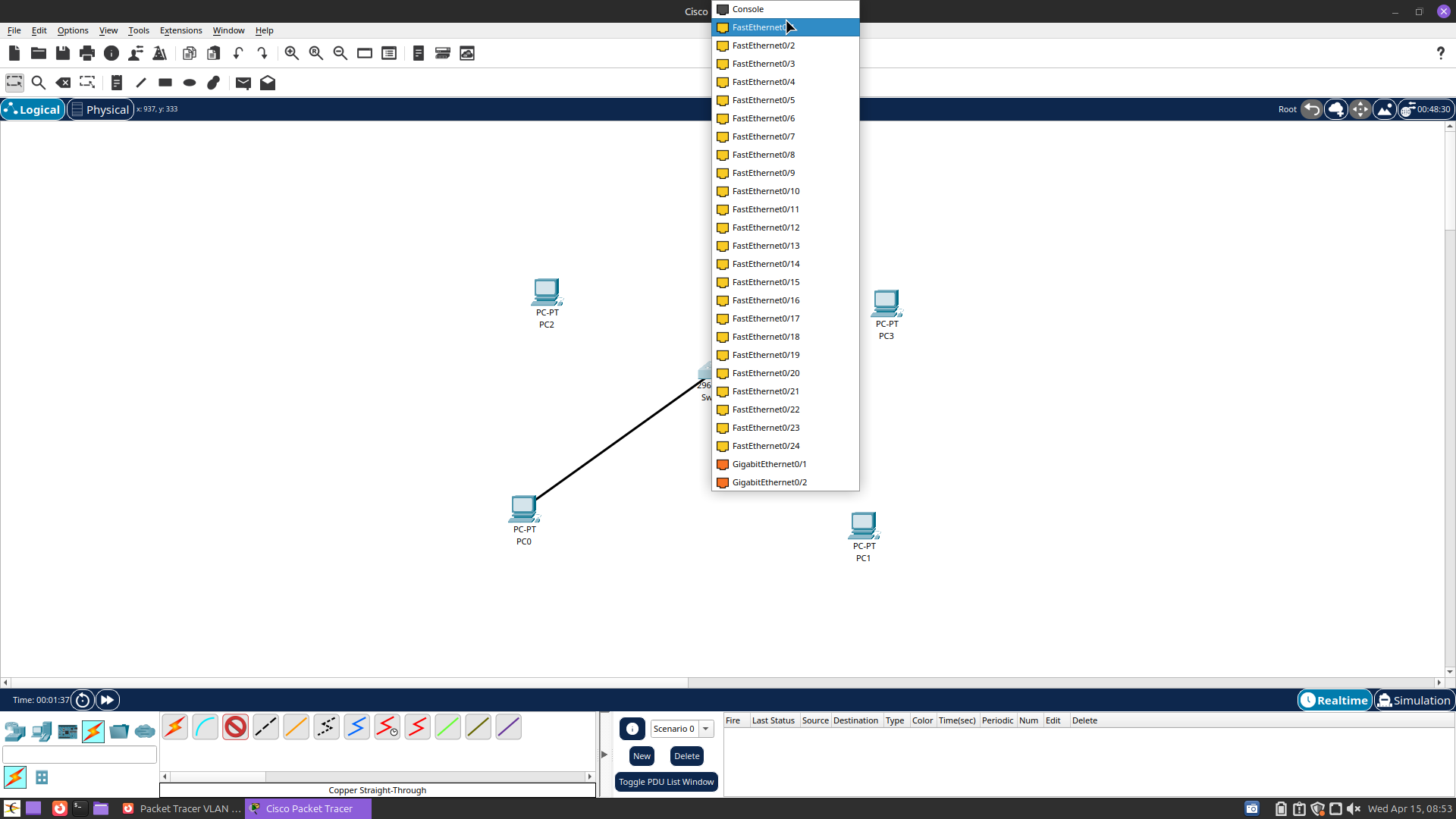

2. Implementació Física i Cablejat
Verificació del muntatge en el rack real mitjançant la vista física de Packet Tracer.

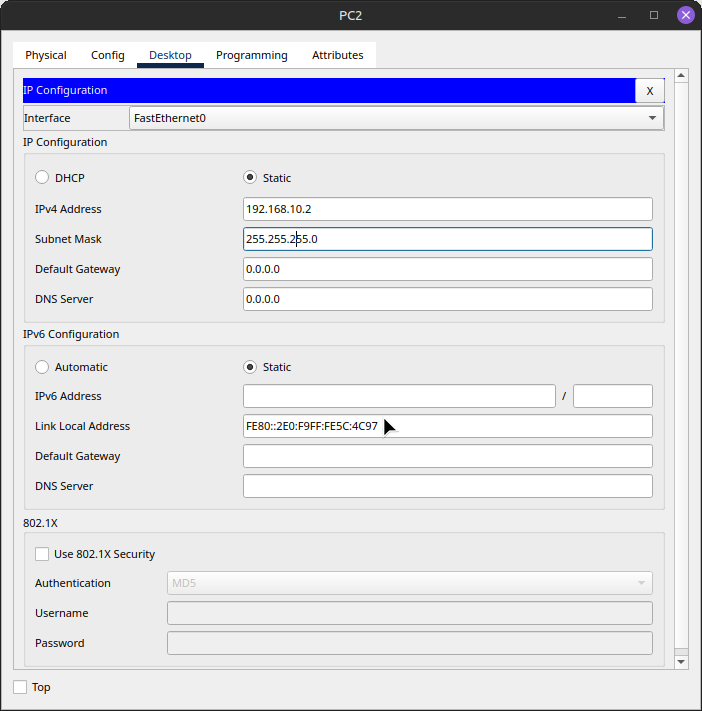

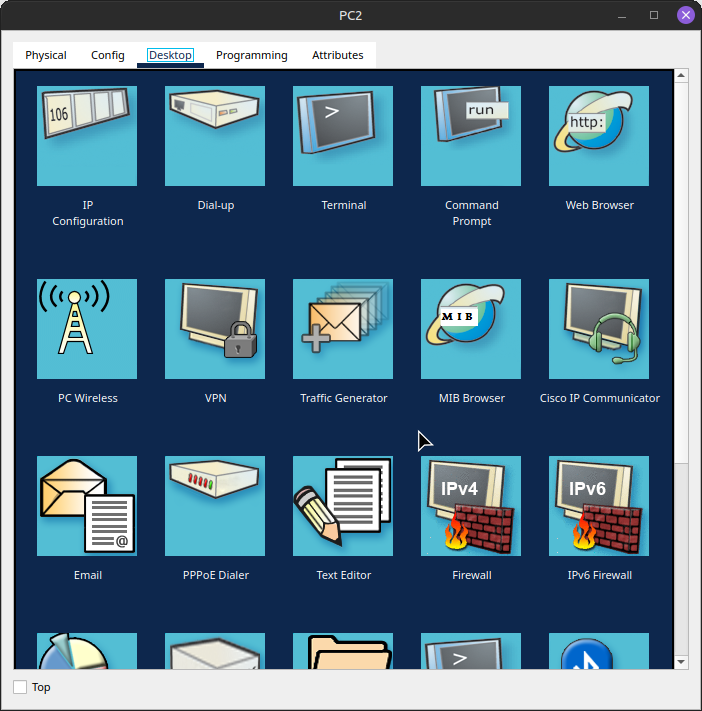

3. Adreçament IP Estàtic
Configuració de les interfícies de xarxa per a cada terminal.
Criteri de Segmentació: Hem utilitzat el rang 192.168.10.0/24 per a jugadors i 192.168.20.0/24 per a personal. Aquesta segmentació lògica és fonamental per aplicar polítiques de seguretat independents[cite: 99, 132, 167].

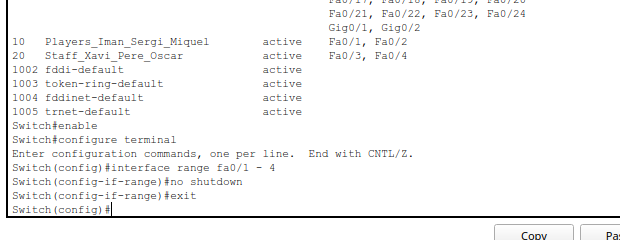

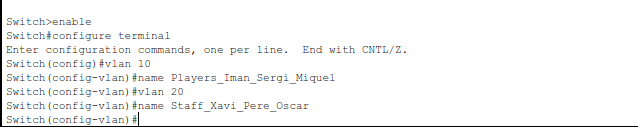

4. Configuració de VLANs via CLI
Creació i assignació de noms a les VLANs 10 (Jugadors) i 20 (Staff).

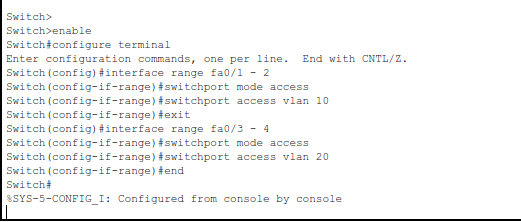

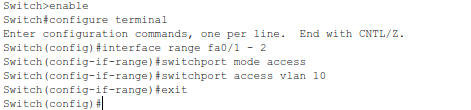

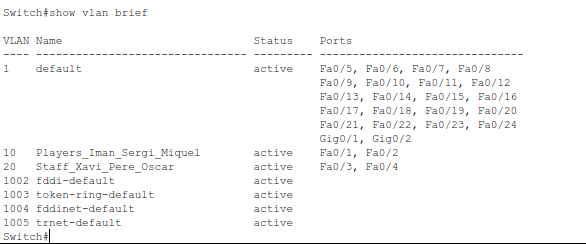

5. Assignació de Ports d’Accés i Trunking
Configuració dels ports del switch en mode accés i configuració de ports Trunk per a la comunicació entre switches.
Seguretat: L’ús de ports Trunk configurats correctament garanteix que només el tràfic etiquetat de les VLANs autoritzades viatgi entre dispositius de xarxa, evitant atacs de VLAN Hopping.

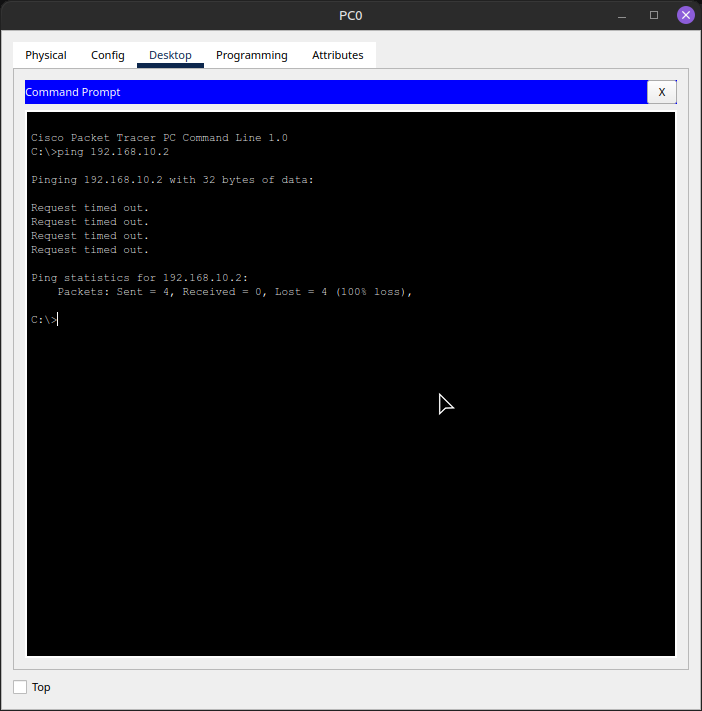

6. Verificació de Connectivitat i Estats

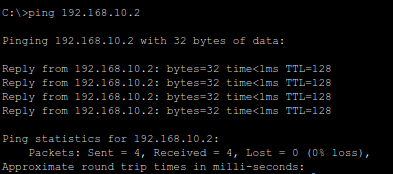

Proves de PING per assegurar l’aïllament entre VLANs i l’estat del protocol de línia.
7. Conclusió del Projecte
Resum final de la topologia operativa.
