MATERIALS
El mitjà principal per a la transmissió de dades en la xarxa.

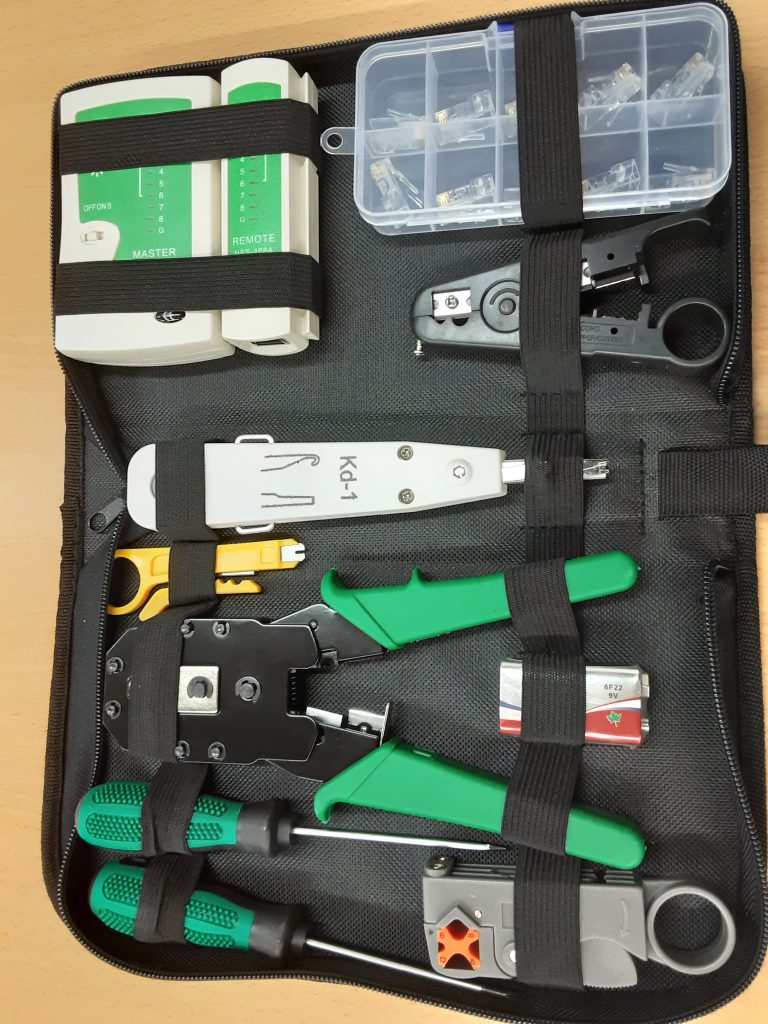

Components per a acabar i termianr els extrems del cable.
Eina per a comprimir els pins metàl·lics sobre els fils.

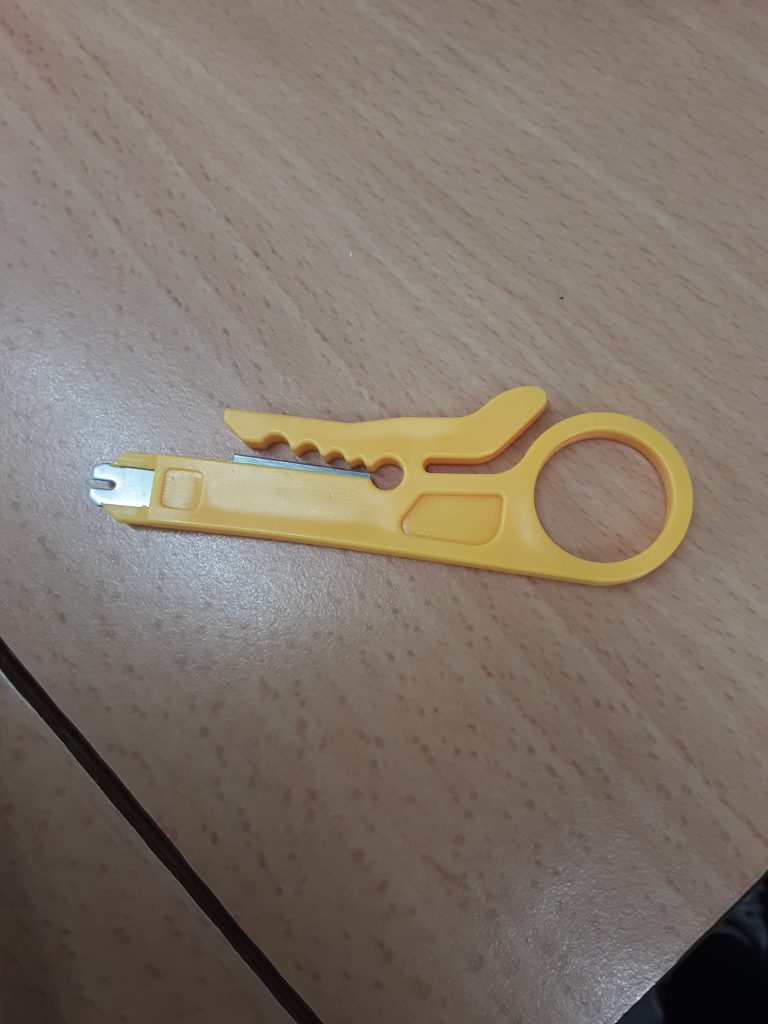

Eina especialitzada per a retirar la coberta exterior del cable.
Dispositiu NSS-468A per a verificar la continuïtat elèctrica.
2. PELAT DEL CABLE
Per a aquesta fase, s’utilitza l’eina de pelat de precisió per exposar els fils interns sense comprometre la integritat del coure.

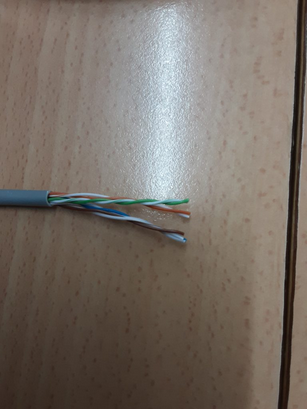

S’han retirat aproximadament 2-3 cm de la coberta exterior de PVC utilitzant l’eina groga de pelat.
Cal aplicar la pressió justa. Una pressió excessiva pot “marcar” els fils de coure, provocant pèrdua de senyal o fallades intermitents.
3. DESENROTLLAT I REDREÇAT
L’alineació perfecta és crítica per garantir una inserció correcta i un contacte elèctric òptim en el connector.

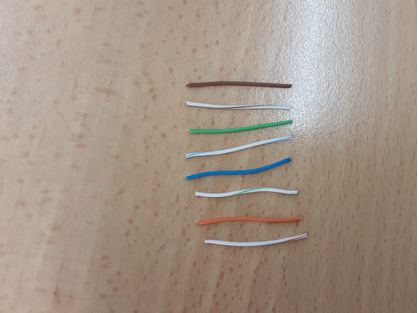

El cable conté 4 parells trenats. S’han desenrotllat manualment i redreçat amb els dits fins que han quedat perfectament paral·lels.
És essencial que els fils estiguin rectes perquè llisquin fins a la part frontal del connector RJ45, assegurant la continuïtat de la xarxa.
4. Combinació de Parelles Reals
5. Inserció i Alineació

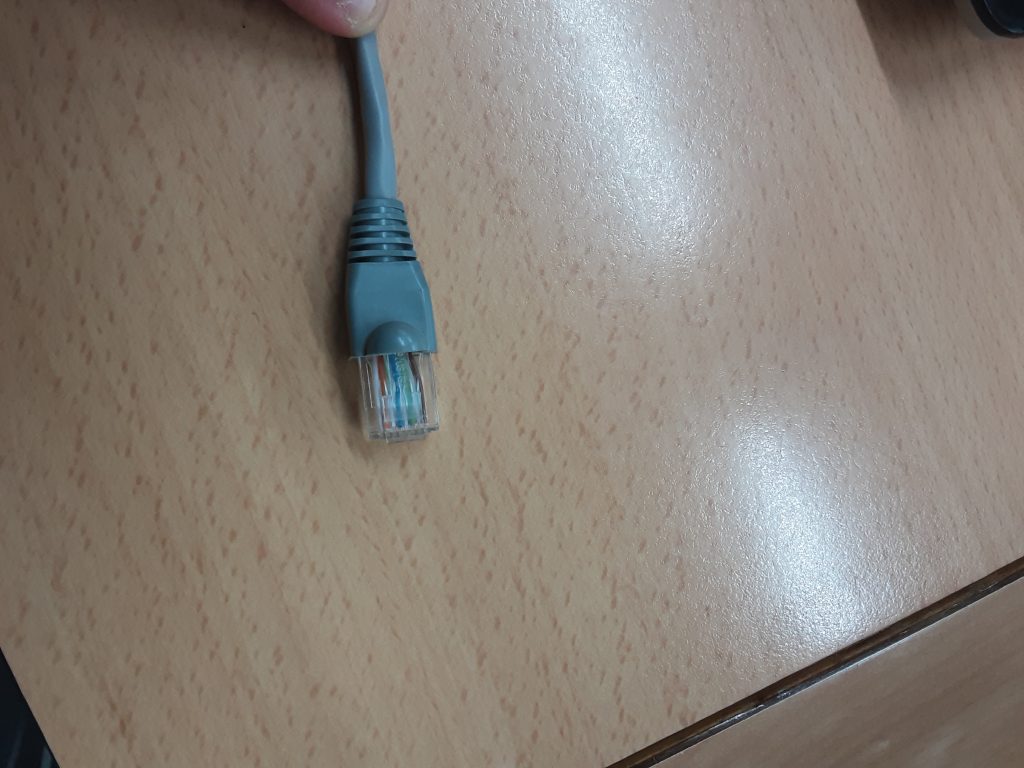

6. Crimpatge del Connector
7. Test i Resolució d’Incidències

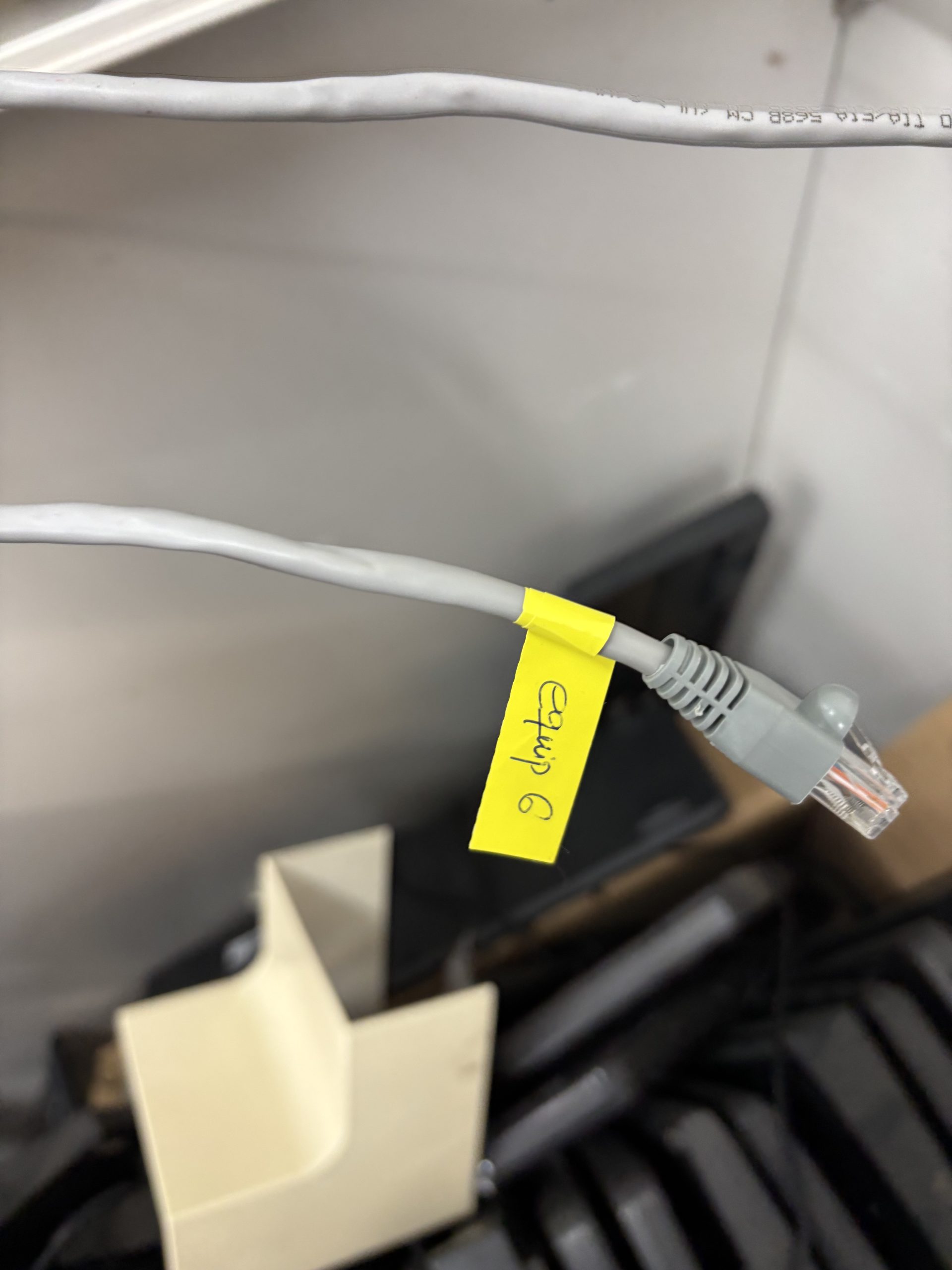

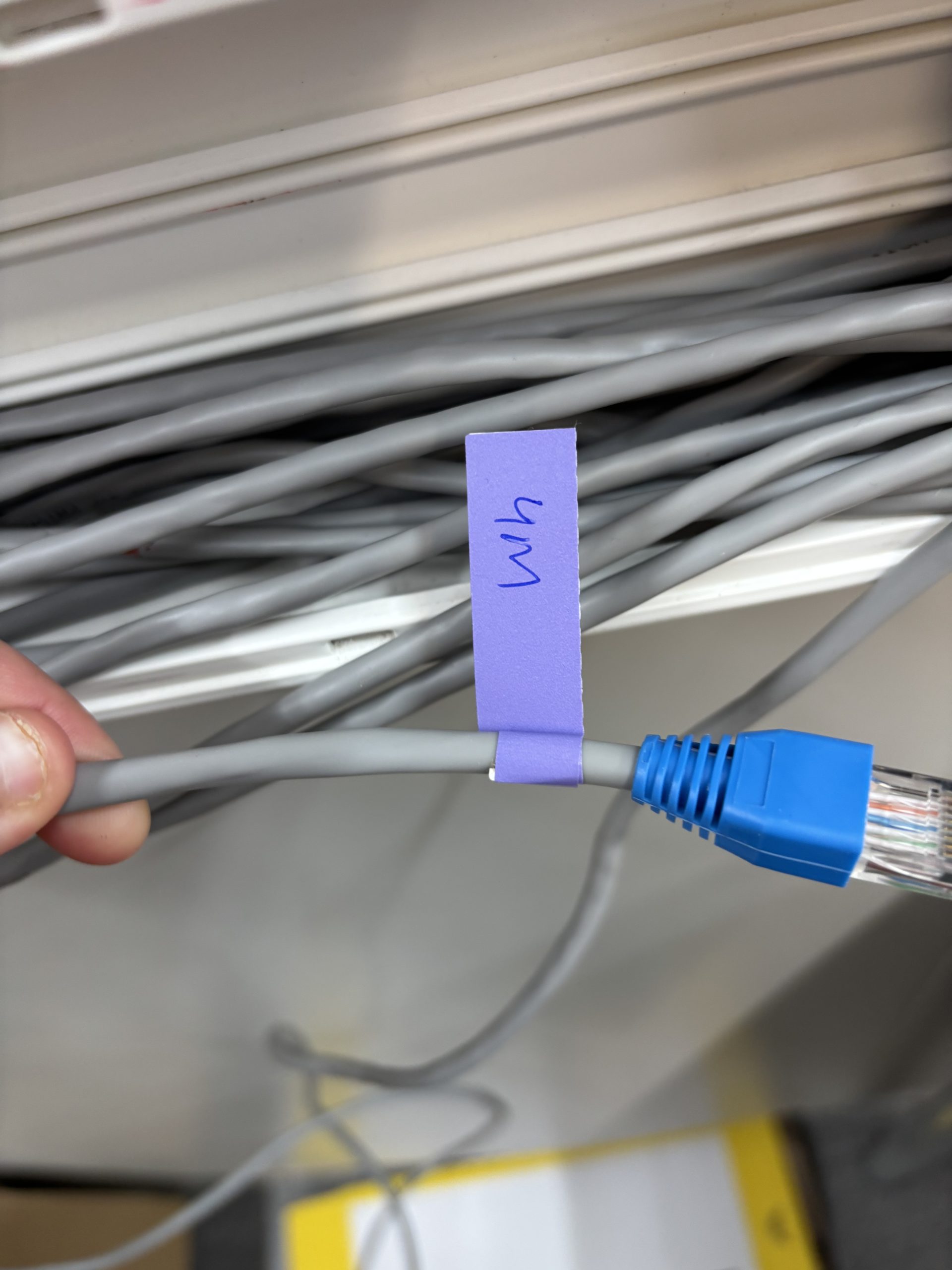

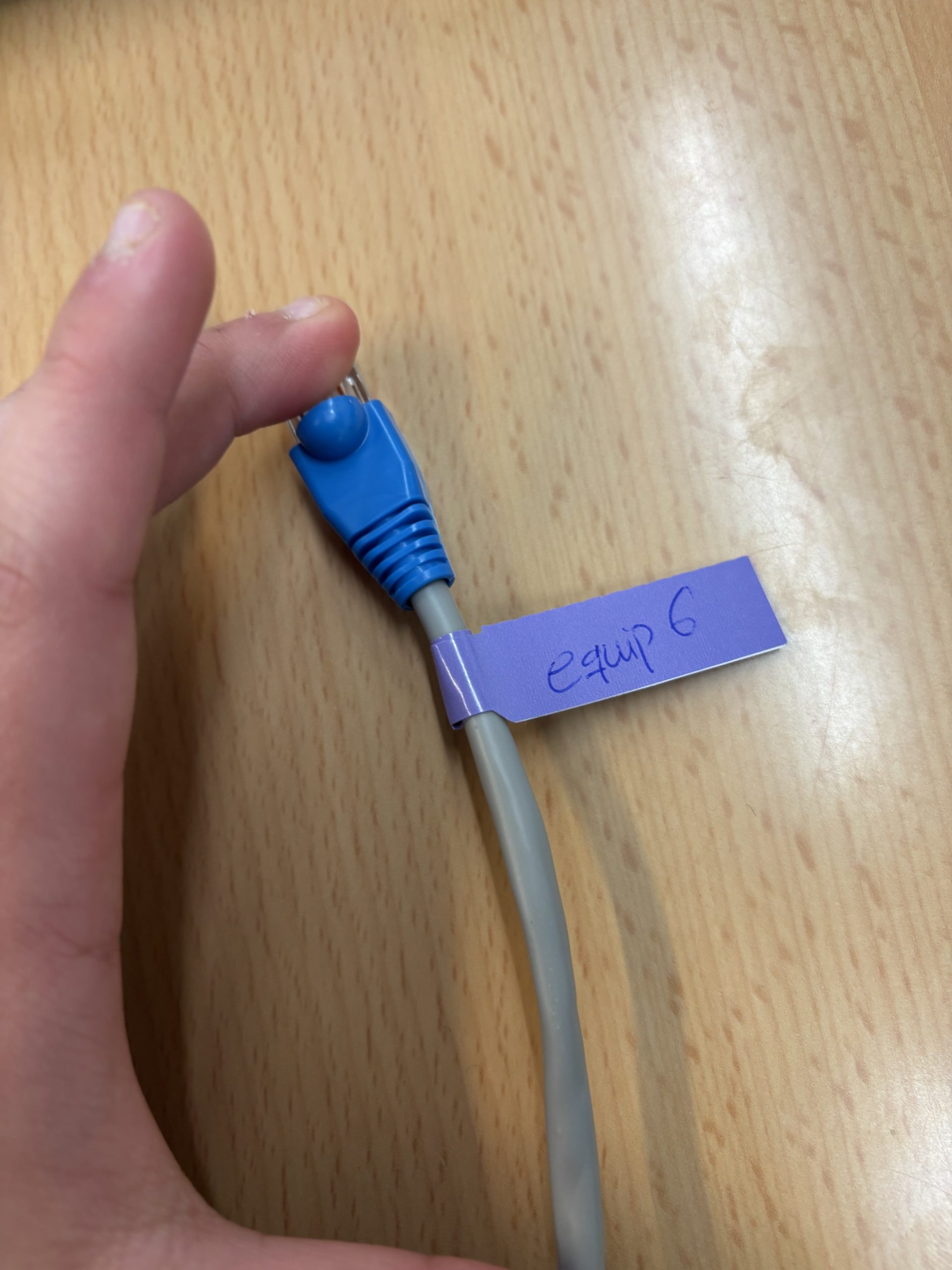

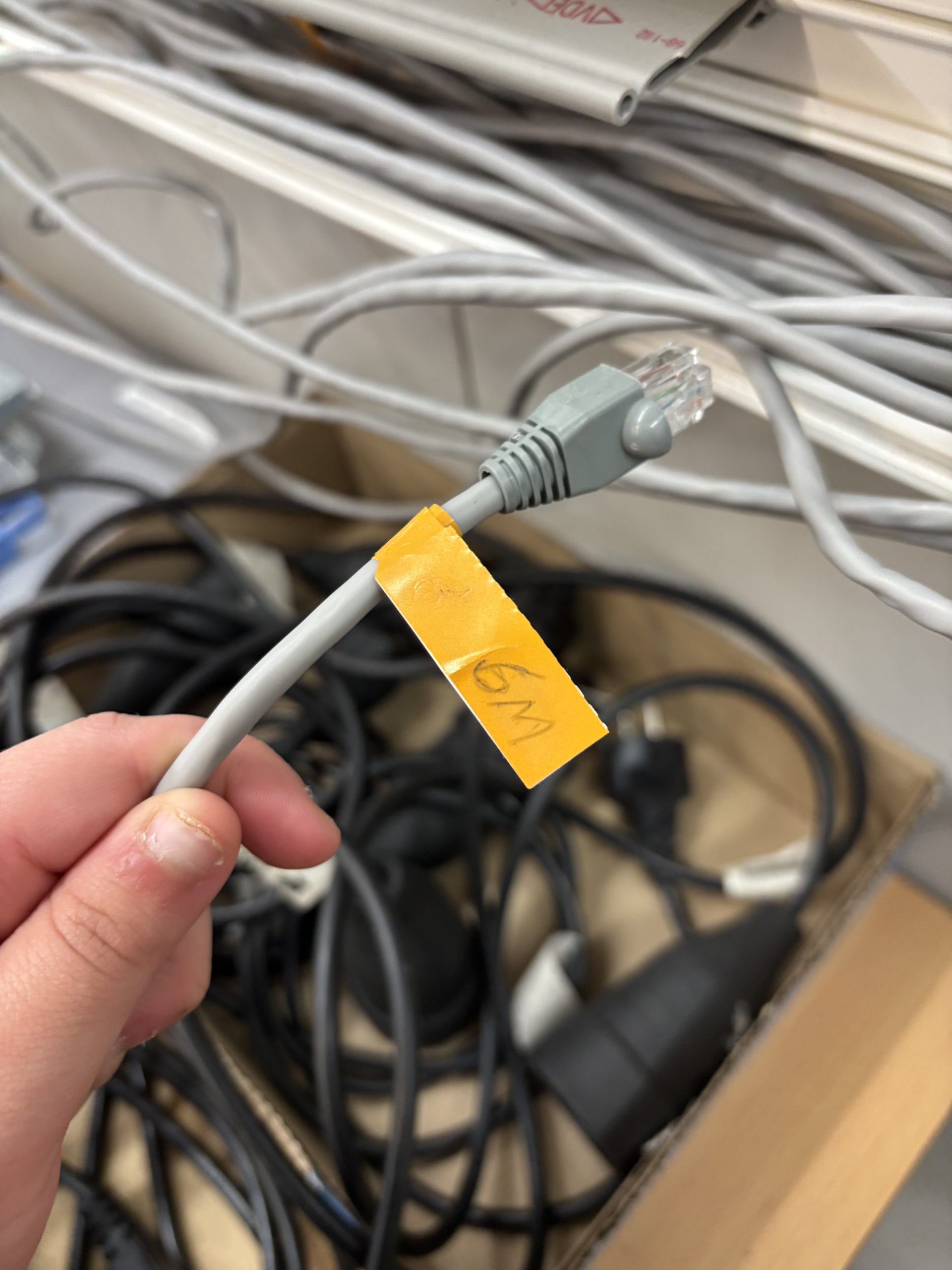

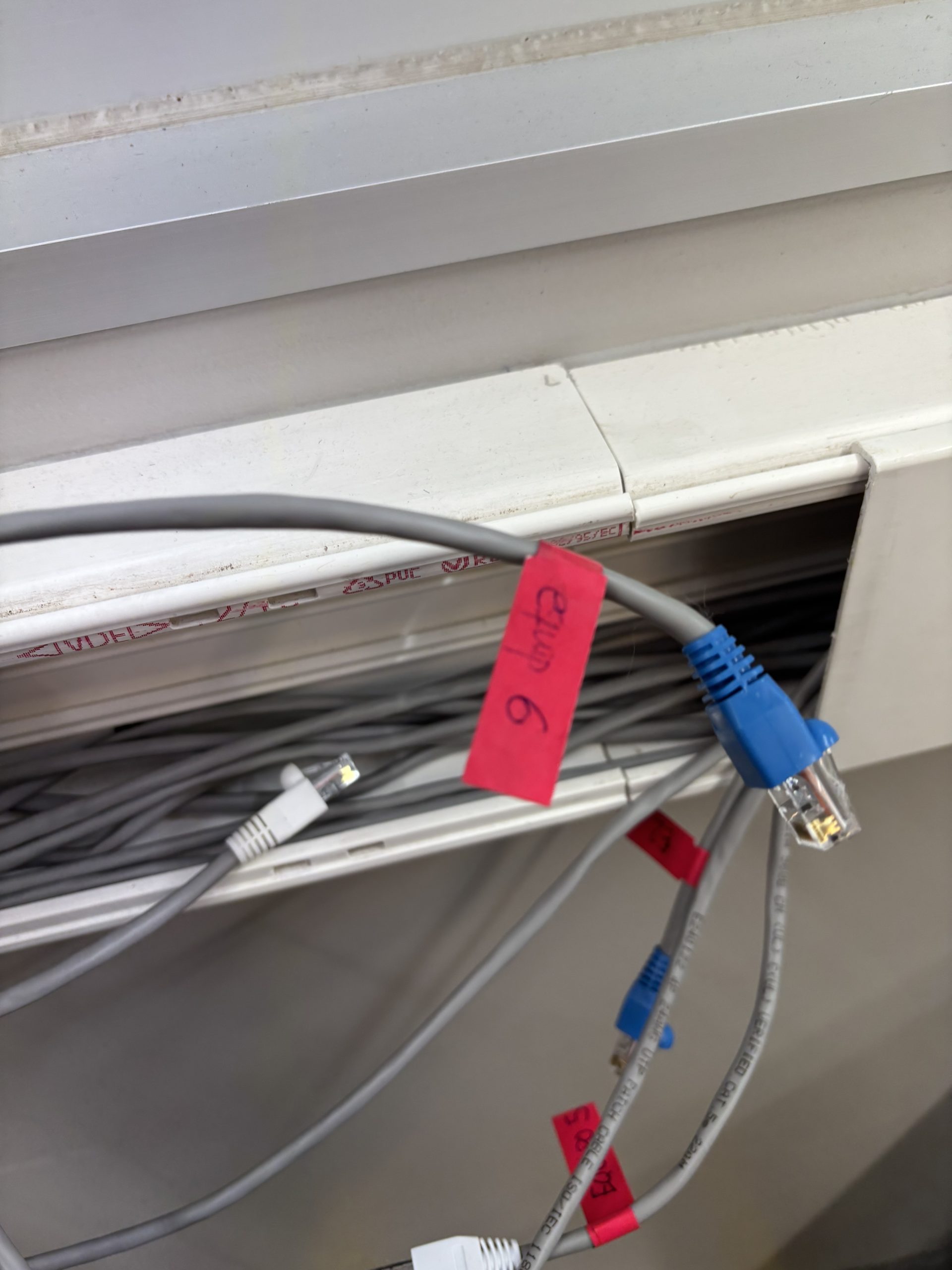

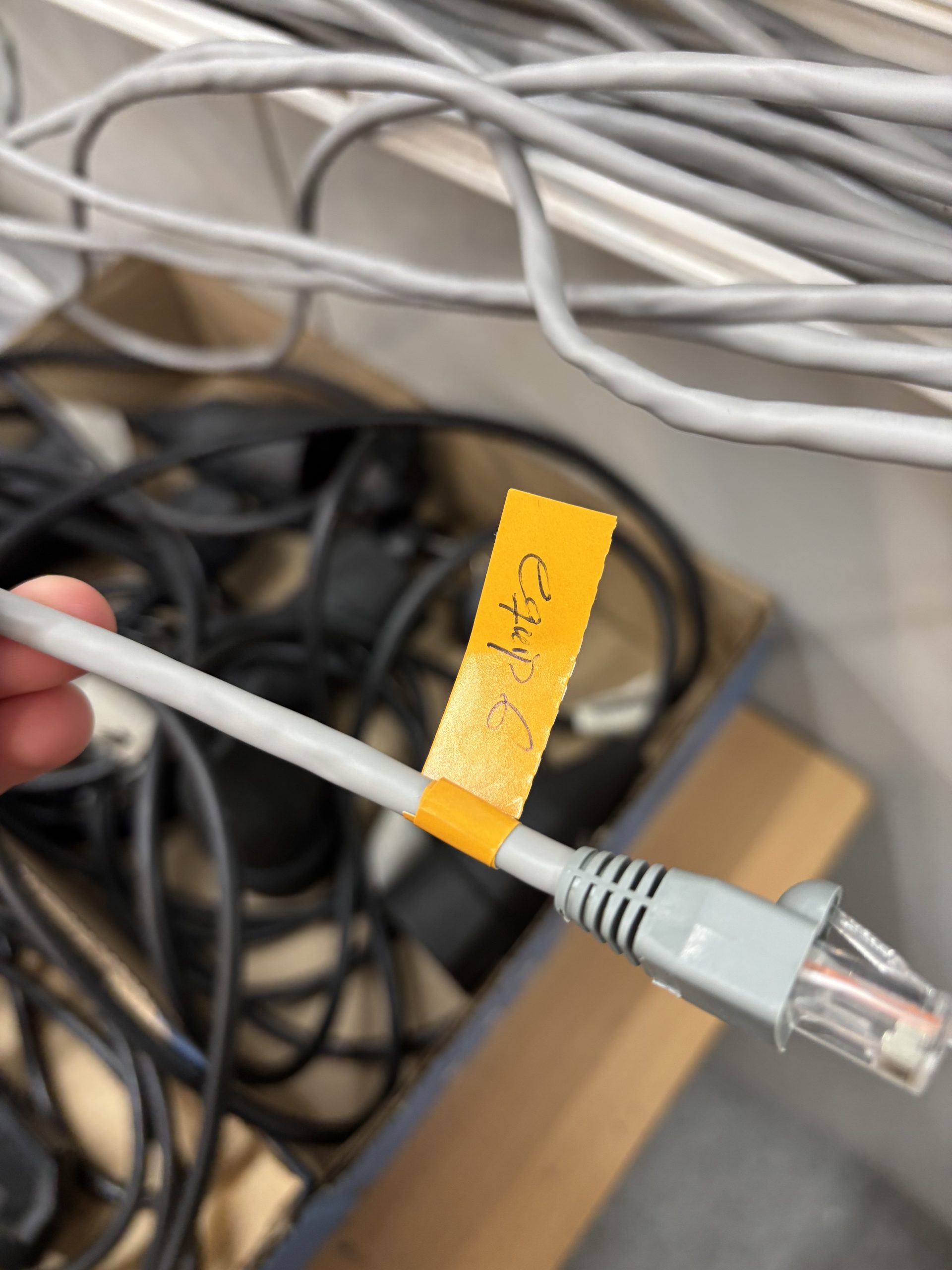

8. Etiquetatge (Labeling)
9. Comprovació de Velocitat

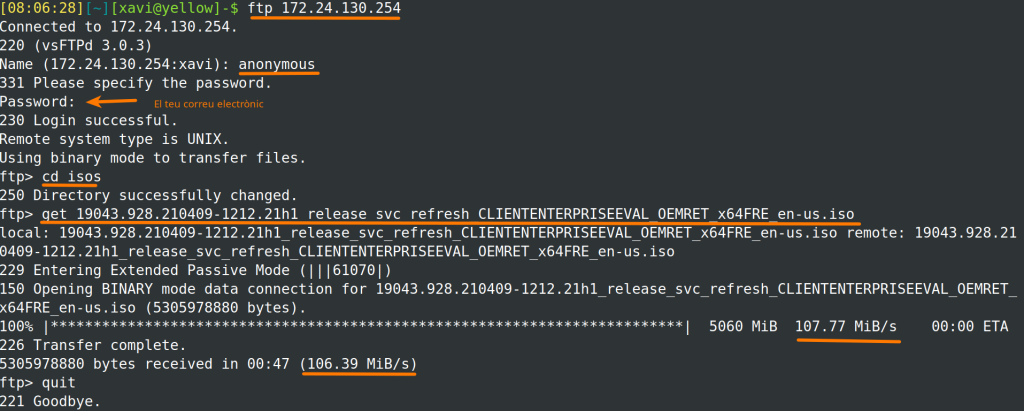

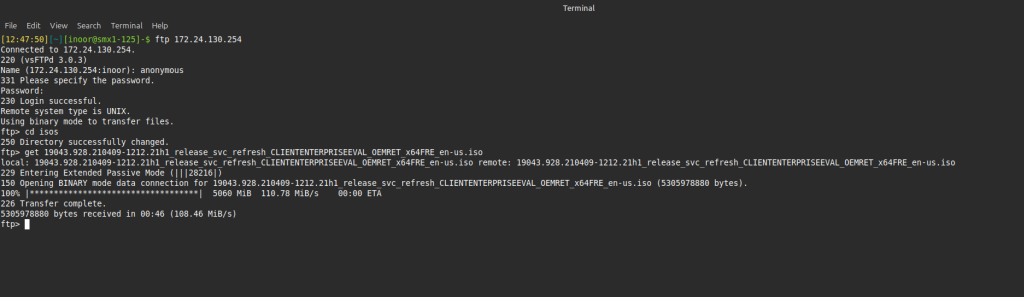

El nostre professor ens ha enviat un codi per ajudar-nos a comprovar la velocitat real de transmissió de dades dels nostres cables.
Cable 4m: 84.23 MiB/s
Cable 8m: 84.34 MiB/s
